工業內窺鏡的測量功能往往需要在測量鏡頭的配合下才能完成，有的用戶曾經因?yàn)闇y量鏡頭使用不當，導致無法得到準確的測量結果。本文介紹韋林工業內窺鏡3D測量鏡頭-單物鏡相位掃描測量鏡頭（3DPM鏡頭）的使用注意事項。

1. 從鏡頭盒中正確選取3DPM鏡頭

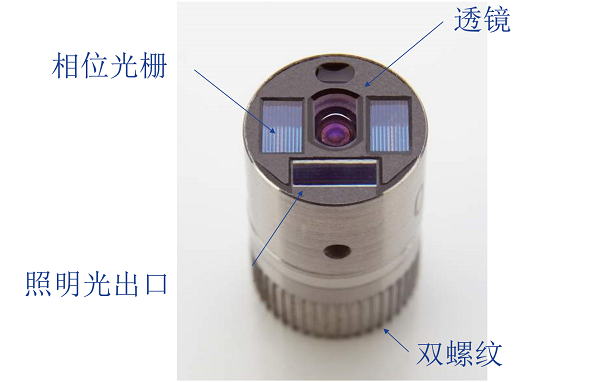

根據購買時的配置，韋林工業內窺鏡的附件鏡頭盒中往往放置有不同種類的鏡頭，要正確地區分測量鏡頭和觀察鏡頭。3DPM測量鏡頭的視向面不僅有透鏡、出光口，還有相位光柵。直視測量鏡頭的光柵窗口位于透鏡左右兩側，側視測量鏡頭的光柵窗口位于透鏡上方，而普通觀察鏡頭則沒有相位光柵。提醒您，直視觀察鏡頭在透鏡兩側的條狀物是顏色標記，而非光柵，不要混淆了。正確識別工業內窺鏡測量鏡頭的類型后，選擇測量所需視向的3DPM鏡頭進行安裝即可。

2. 根據信號格判斷鏡頭是否安裝到位

如何判斷測量鏡頭安裝成功呢？如果內窺鏡手持機屏幕右上方有信號格出現，就說明安裝成功了。信號格顯示的是實時物距，內窺鏡鏡頭離被測表面的距離越近，信號格就越滿，代表測量精度就越高。測量鏡頭安裝不成功的話，就不會出現信號格的提示。如果在內窺探查的缺陷測量過程中鏡頭松脫，信號格也會消失，并出現警告信息：3DPM物鏡轉接頭松脫。因此使用韋林內窺鏡的3DPM測量功能時，要關注信號格的變化，實時了解鏡頭安裝狀態，而且也是測量精準度的提示。

3. 正確處理3D測量鏡頭的異常狀況

如果感覺內窺鏡鏡頭已經安裝到位了，但是仍然看不到信號格，這時不要使用蠻力重復安裝，避免損傷雙螺紋接口。這種情況下多數是因?yàn)殓R頭端面臟污，導致系統無法正確判斷內窺鏡鏡頭距離被測表面的距離，無法進入正常的測量狀態。這時可以對CCD以及端面進行清潔，清潔后往往就可以看到信號格了，此時就可以啟動3DPM測量了。

韋林是業內較為知名的工業內窺鏡品牌，依托強大的工業內窺鏡廠家作為后盾，不僅產品線豐富，而且更新?lián)Q代快。本文主要介紹的是44萬像素的MViQ的3D測量鏡頭使用注意事項，與其他系列或配置的視頻內窺鏡可能略有差異，本文僅作為參考，請以銷售人員的介紹和產品說明書為準。
